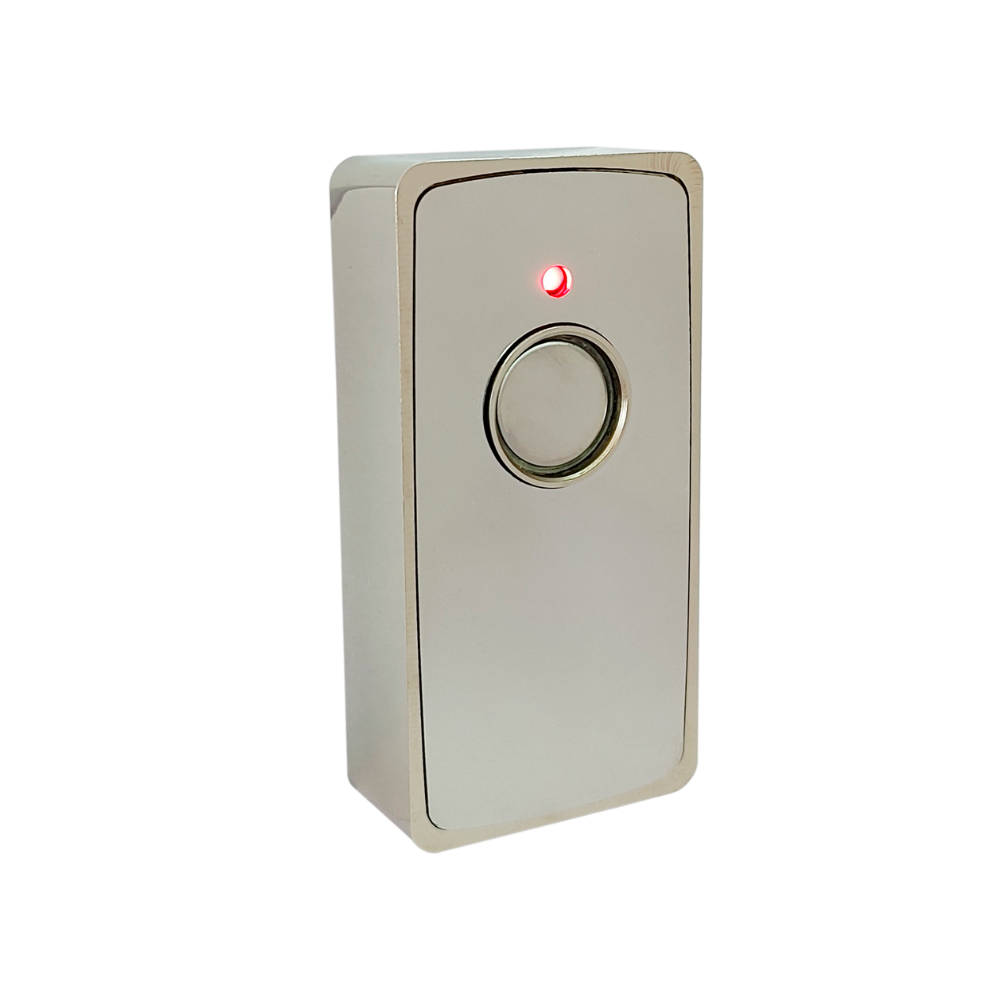

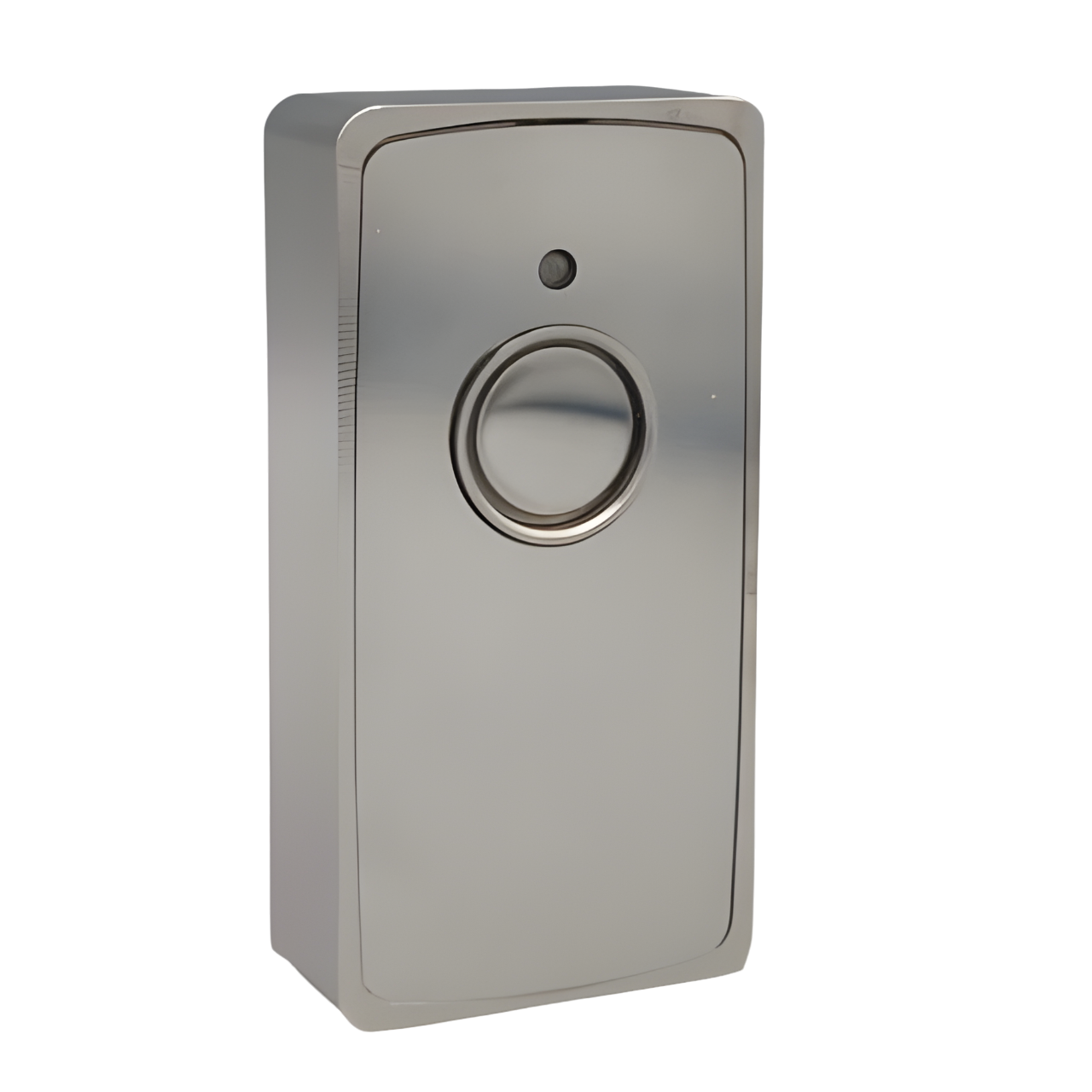

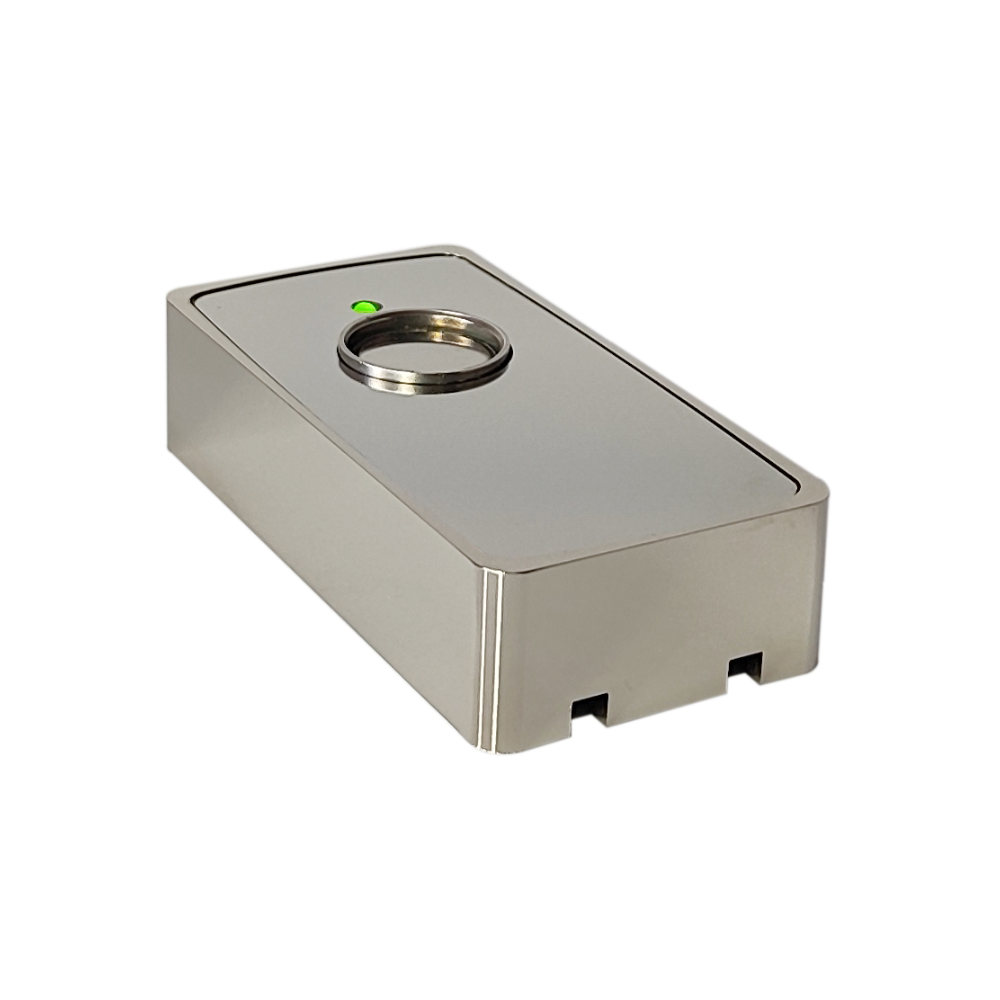

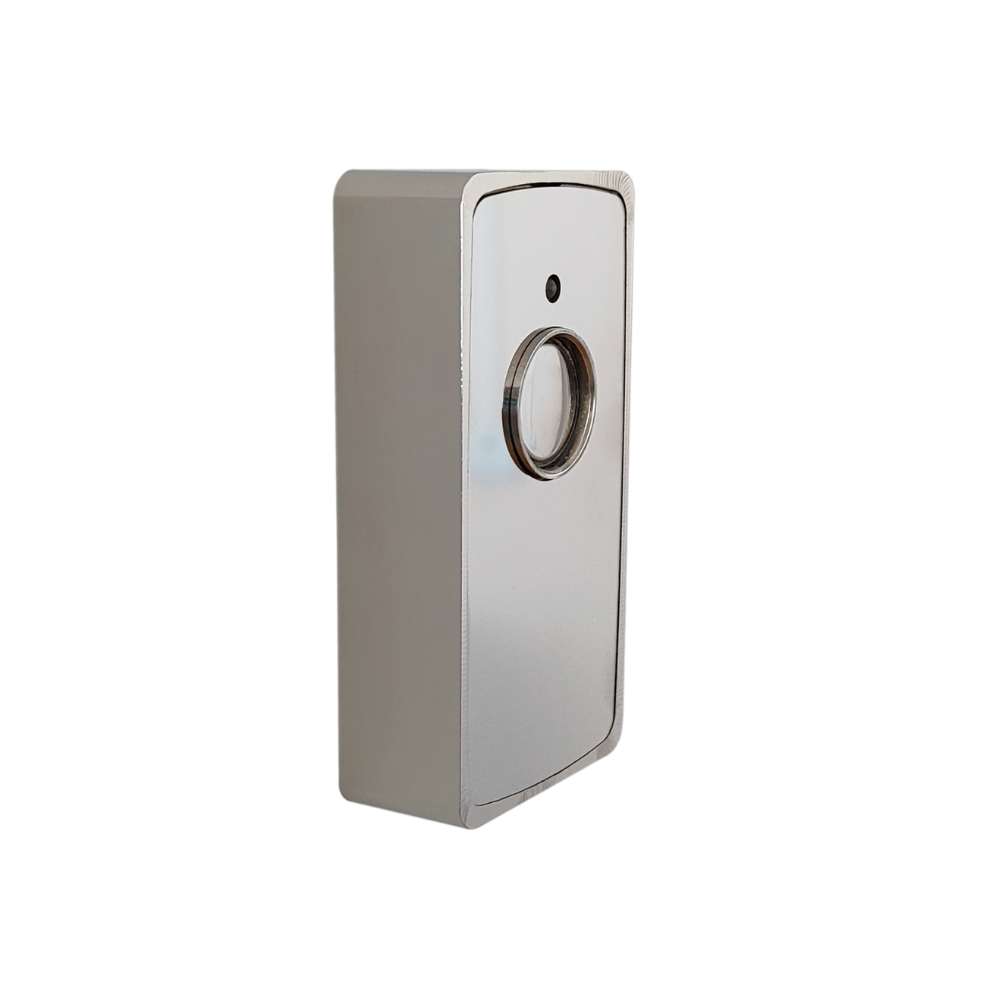

Считыватель ключей Touch Memory 8040.15

Считыватель ключей 8040.15 (далее Изделие) предназначен для чтения электронного ключа Dallas Touch Memory (DS1990A) подключенным к Изделию электронным устройством. Изделие разработано, прежде всего, для использования в системах охранной и пожарной сигнализации Болид или подобных.
Также Изделие может быть использовано в составе домофонов или иных системах контроля доступа.
Изделие имеет диод-индикатор на лицевой панели красного и зеленого цвета, который может применяться как в качестве подсветки, так и индикации состояния электронного устройства, к которому подключено Изделие

Технические характеристики.

• Исполнение - антивандальное.
• Тип крепления - накладное.
• Считываемые ключи - Dallas Touch Memory (DS1990A).
• Питание подсветки - 5-20 мА.
• Материал корпуса  - алюминиевый сплав АД31 с многослойным гальваническим покрытием Зеркальный хром.
• Материал лицевой части - полированная нержавеющая сталь 1мм.

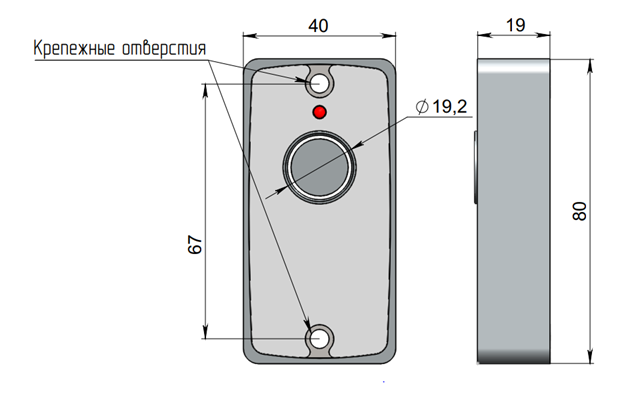

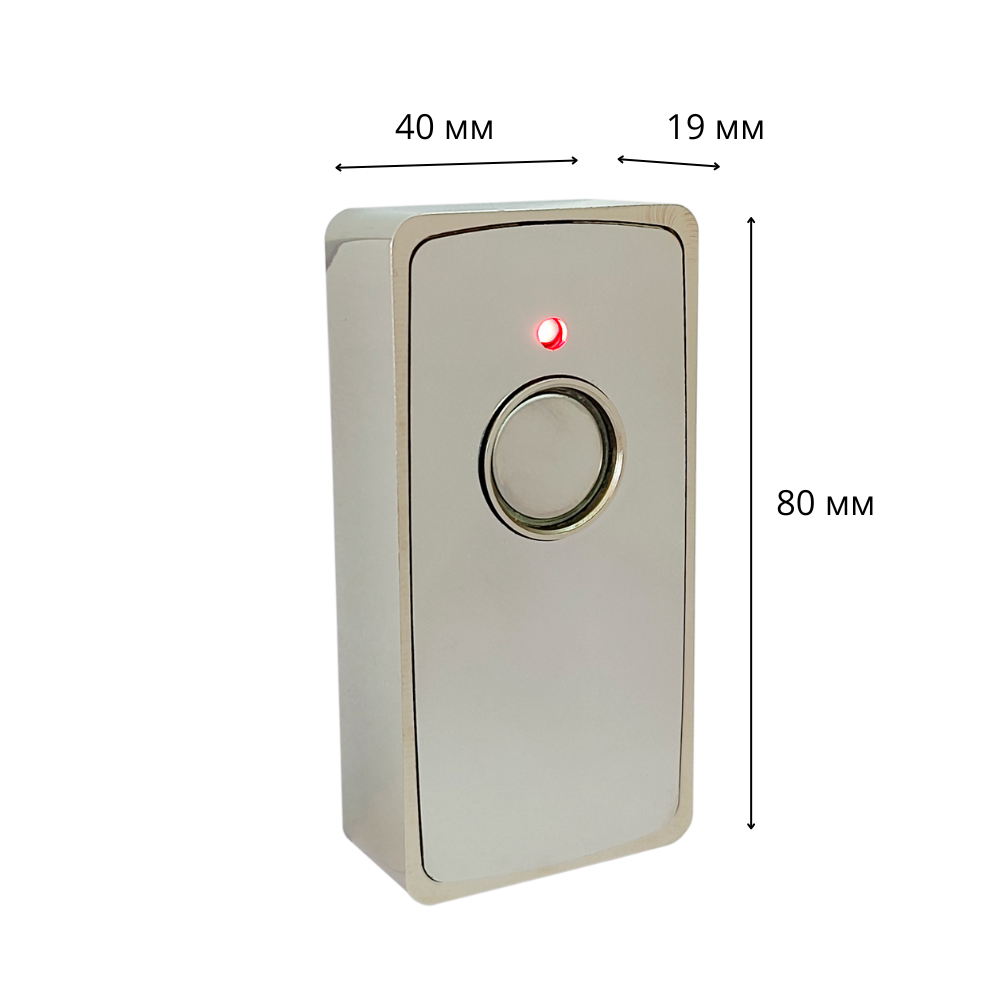

• Габаритные размеры (ДхШхВ), мм - 80х40х19.

Внимание! Клеммы подключения индикации непосредственно соединены с анодами двухцветного светодиода. Без токоограничивающих резисторов! Поэтому, подключайте к ним только приборы, специально предназначенные для управления индикацией с открытым анодом. Номинальный ток через открытый (светящийся) светодиод 5...20мА.

Условия эксплуатации.

 Изделие предназначено для эксплуатации как внутри помещений, так и на улице.
для любых Земных погодных условий. При условии правильной установки изделия.

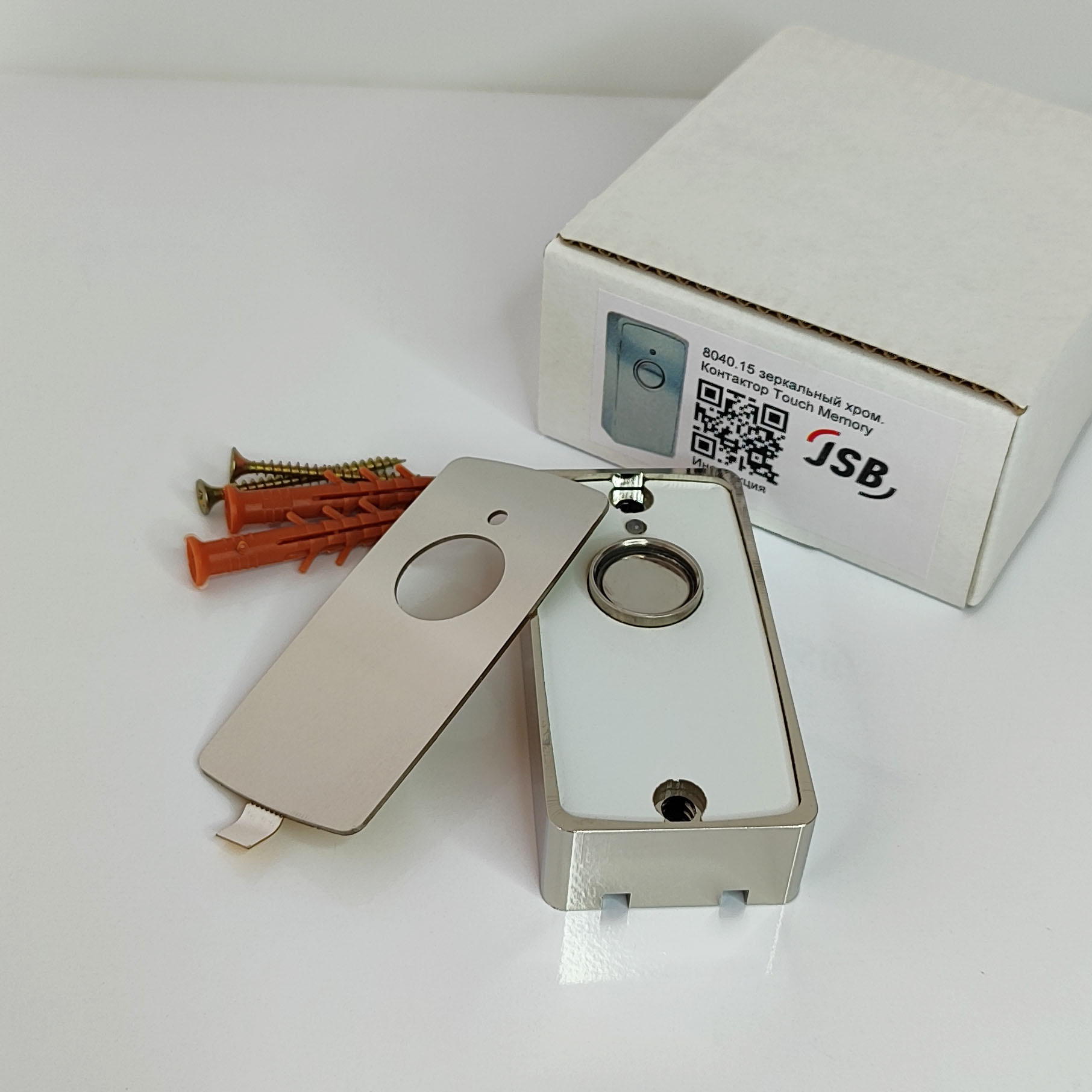

Комплектация.

1. Считыватель ключей Touch Memory - 1 шт.
2. Лицевая накладка - 1 шт.
3. Комплект крепежа - 1 шт.
4. Упаковка - 1 шт.

Монтаж считывателя.

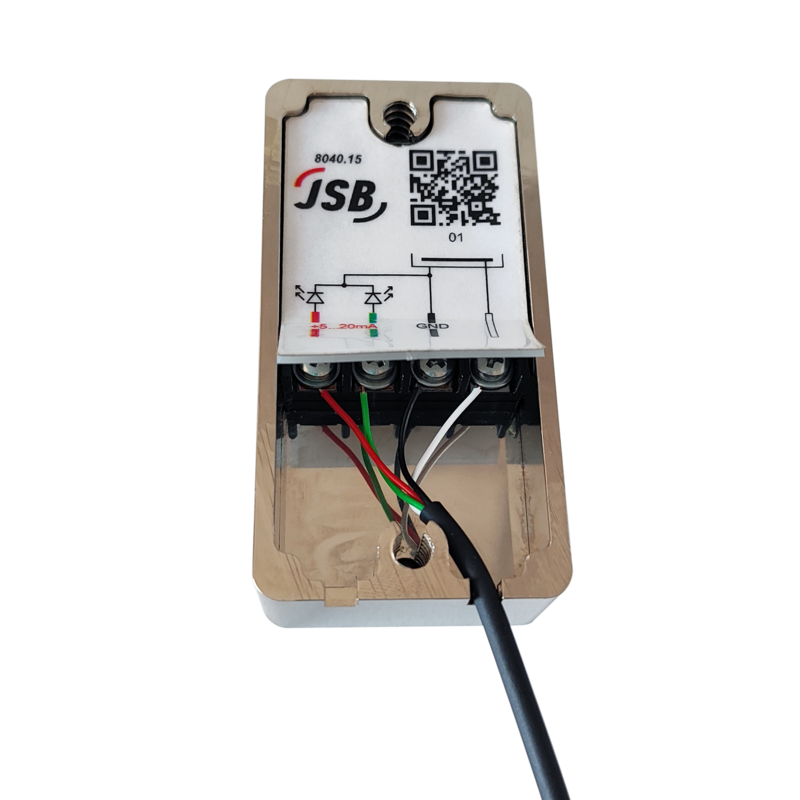

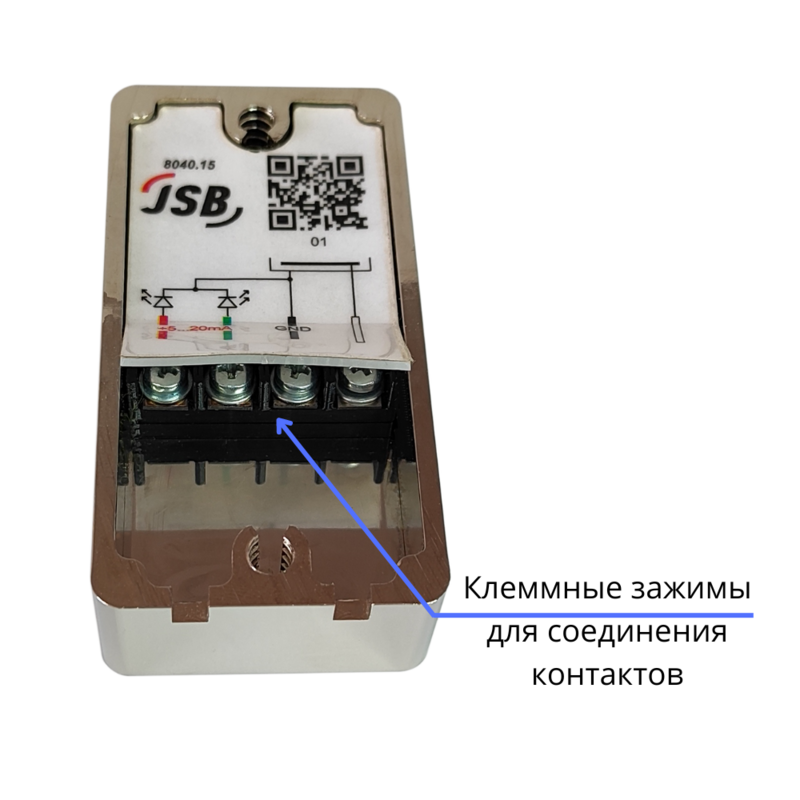

 Считыватель 8040.15 подключается с помощью клеммных зажимов.

Ослабьте отверткой винты в клеммной колодке.

Расположите оголенные концы проводов согласно схеме подключения в нужную клемму и зафиксируйте винтами.

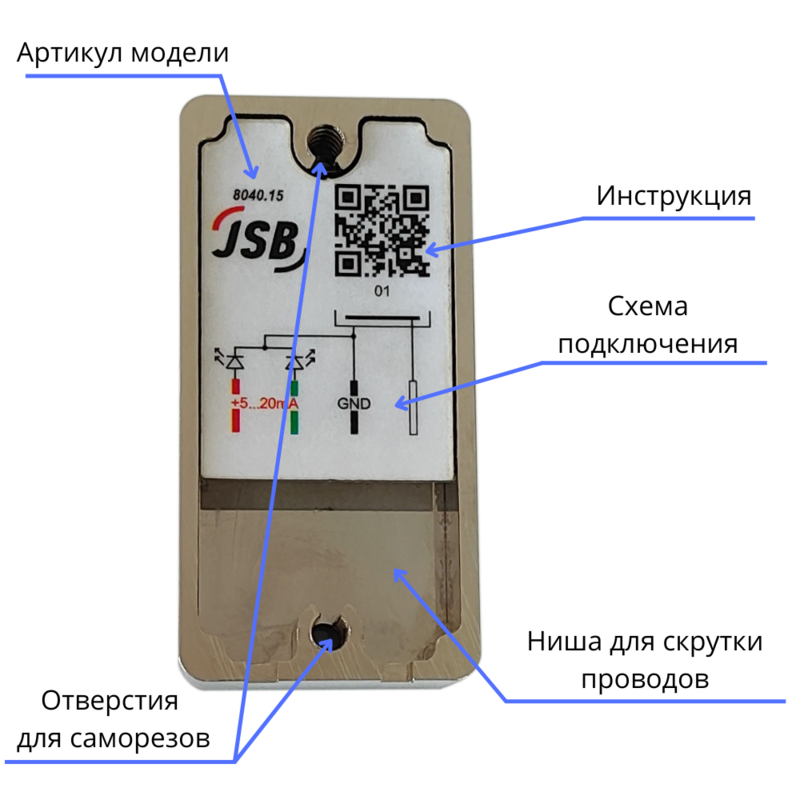

Зафиксируйте считыватель на вертикальной поверхности с помощью саморезов, которые идут в комплекте. Для удобства в изделии предусмотрена ниша, куда можно поместить запас провода.

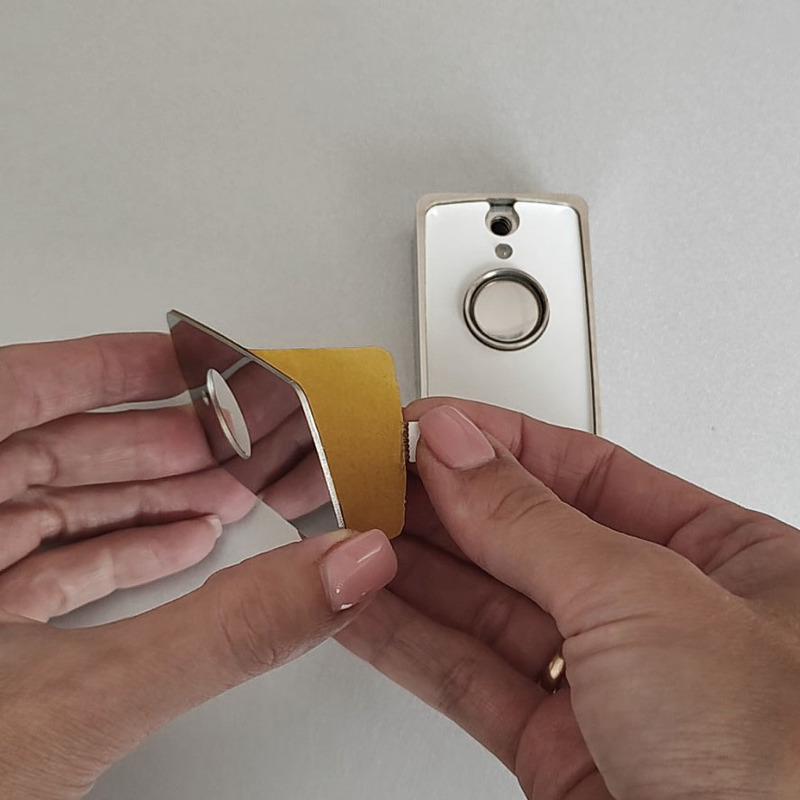

После того, как считыватель установлен и сделаны все необходимые соединения, проверьте его на работоспособность и приклейте лицевую панель. Для этого аккуратно потяните за язычок на обратной стороне накладки и снимите защитный слой.

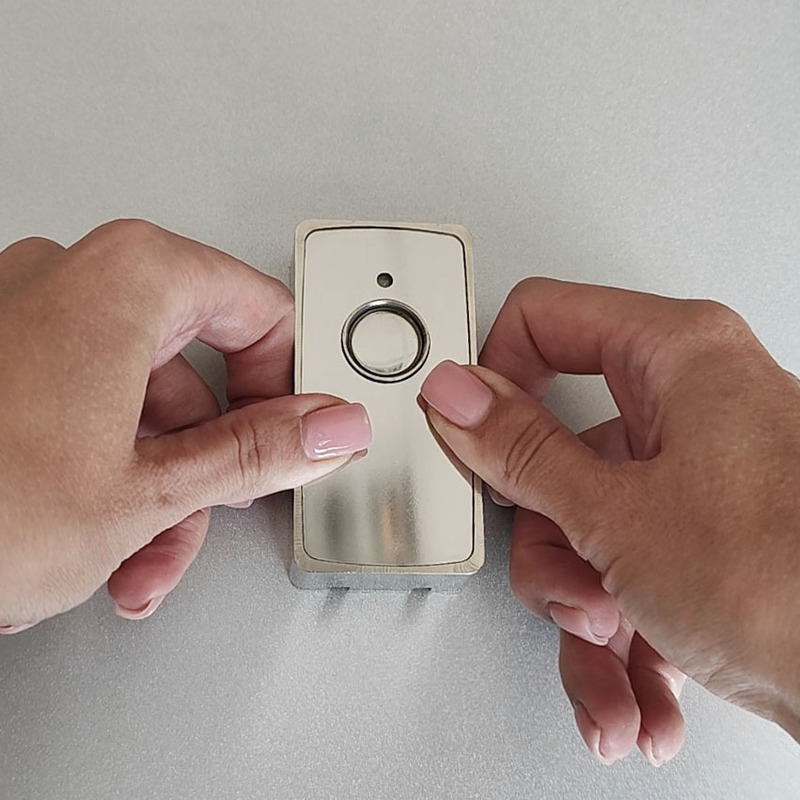

Приклейте лицевую накладку и слегка надавите.

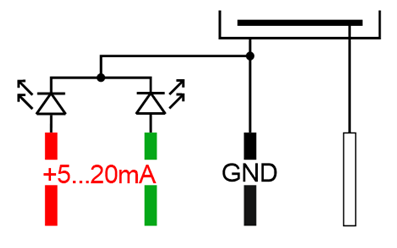

Назначение выводов.

Красный - плюс питания индикатора (5-20мА).

Зеленый - плюс питания индикатора (5-20 мА).

Черный - минус питания контактора.

Белый - вход для передачи данных.

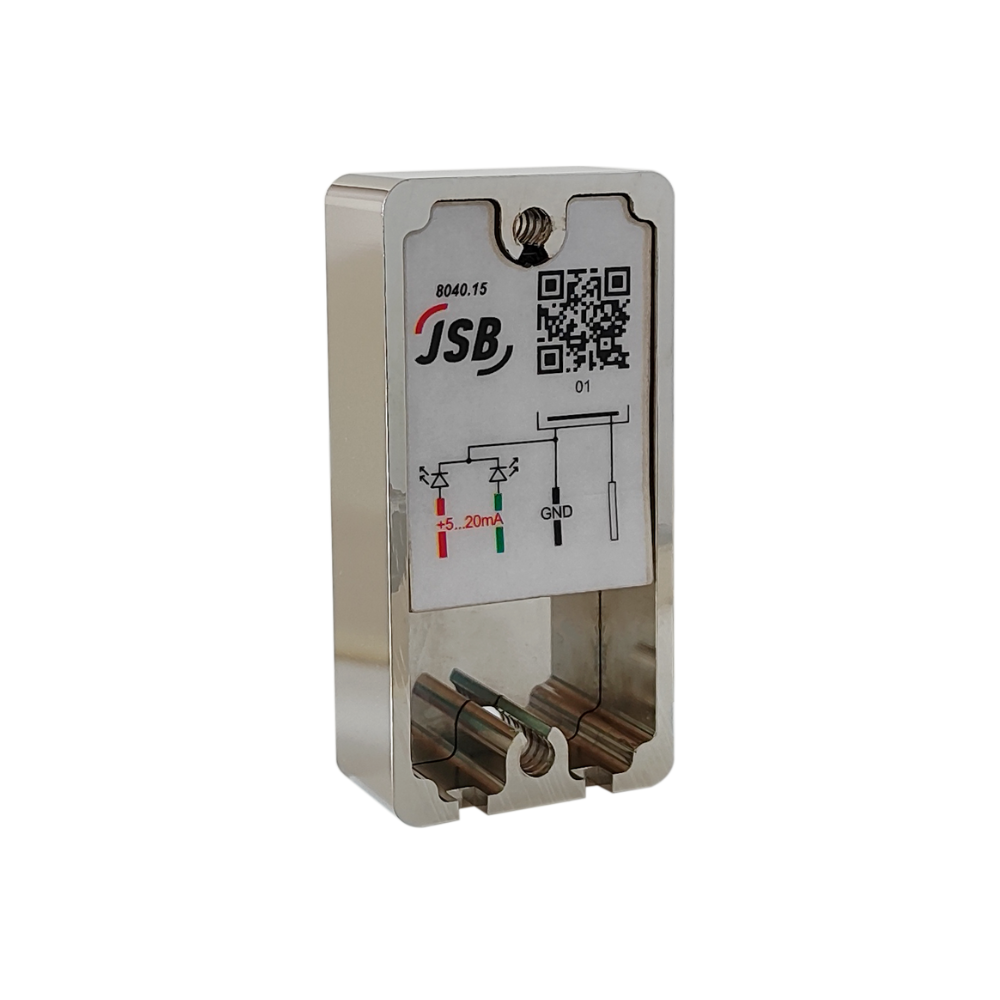

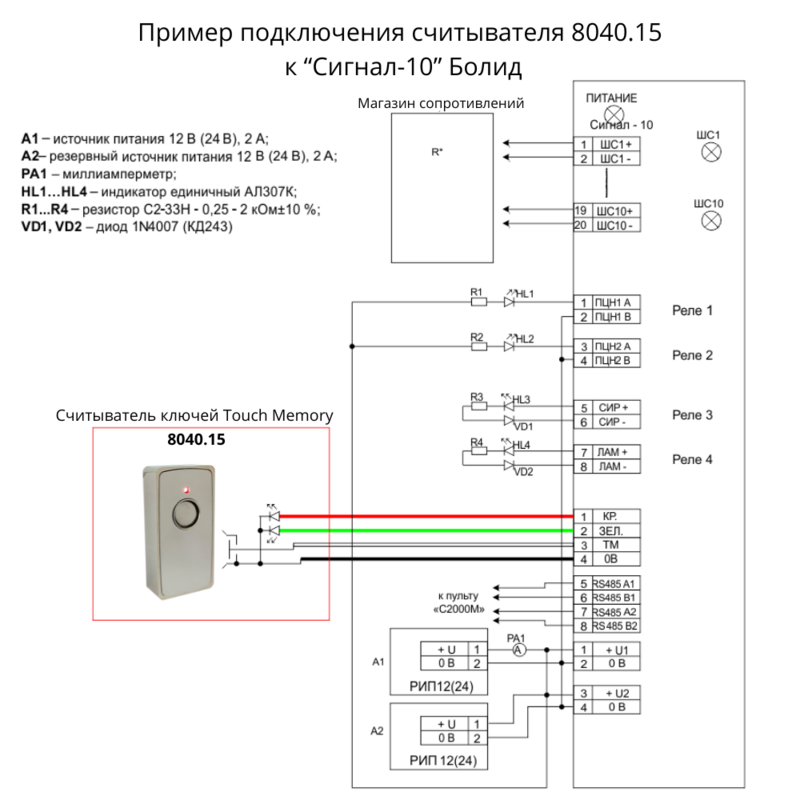

Принципиальная схема изделия и назначение проводов показано на следующем рисунке:
