Кнопка выхода накладная 8040.37.1

Сенсорная кнопка 8040.37.1 (далее изделие) предназначена для открывания электроуправляемого замка при выходе из охраняемой зоны (кнопка выхода) в домофонных системах или системах контроля и управления доступом.
Типовое место установки - рядом с дверью, калиткой, воротами и т.п. чтобы ее было удобно нажать выходя из помещения (охряняемой зоны).
Изделие имеет емкостной датчик, оно не чувствительно к влаге, загрязнениям, пыли и т.п., а также срабатывает через перчатки.
Выходной сигнал – замыкание контактов.
Индикация прикосновения - смена цвета подсветки с белого на зеленый.

Технические характеристики.

• Тип датчика - емкасной
• Выходной интерфейс - замыкание контактов, макс. 36В и 100 мА
• Индикация срабатывания - Световая, изменение цвета подсветки с белого на зеленый
• Напряжение питания -DC 12…15 В.
• Потребляемый ток - Менее 10 мА (при 12 В)
• Габаритные размеры, ДхШхВ - 80х40х19 мм.
• Материал лицевой части - полированная нержавеющая сталь 1мм.

Условия эксплуатации.

Изделие предназначено для эксплуатации как внутри помещений, так и на улице.
Температура окружающей среды: от - 30 °С до + 50 °С.
По возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли.

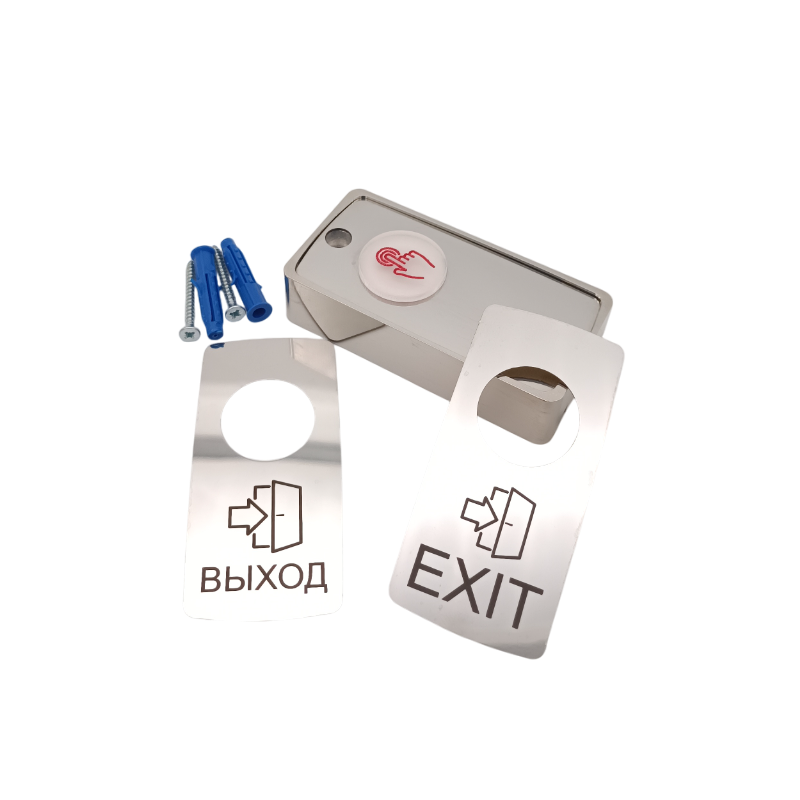

Комплект поставки.

1. Сесорная кнопка выхода - 1шт.
2. Лицевая часть -2шт.
3. Комплект-крепеж - 1шт.
4. Упаковка - 1шт.

Назначение выводов.

Красный - плюс питания подсветки (12 В).
Черный - минус питания подсветки.
Желтый (белый) - коммутируемые контакты.

Схема изделия и назначение проводов показано на следующем рисунке:

Гарантийные обязательства.

Предприятие-изготовитель гарантирует работу изделия в течение 12 месяцев с момента продажи через торговую или монтажную организацию, но не более 24 месяцев от даты производства (см. дату на штампе ОТК в гарантийном талоне). При отсутствии отметки о дате продажи гарантийный срок начисляется от даты производства. В течение гарантийного срока Изготовитель бесплатно устраняет неисправности, возникшие по его вине, или заменяет неисправное изделие.

Гарантийные обязательства становятся недействительными, если причиной выхода из строя явились:
  -    механические, термические и химические повреждения корпуса;
  -    электрический пробой входного или выходного каскада;
  -    наличие следов воздействия влаги и агрессивных веществ;
  -    наличие следов неквалифицированного вмешательства в электрическую схему изделия;
  -    нарушение правил установки и подключения, изложенных  в настоящей инструкции.
