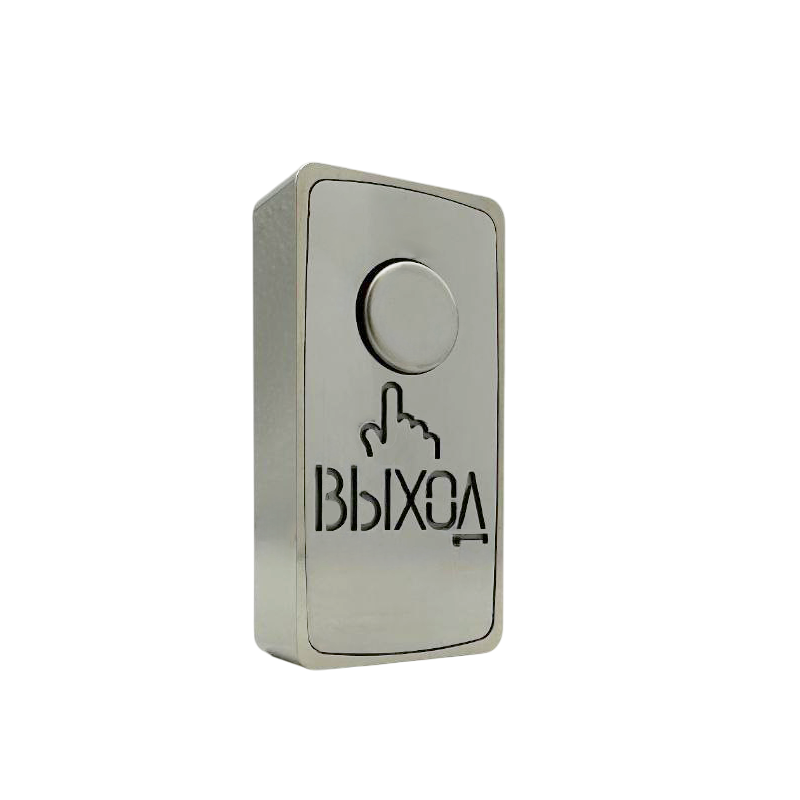

Кнопка выхода накладная 60.0(Off-On) Выход

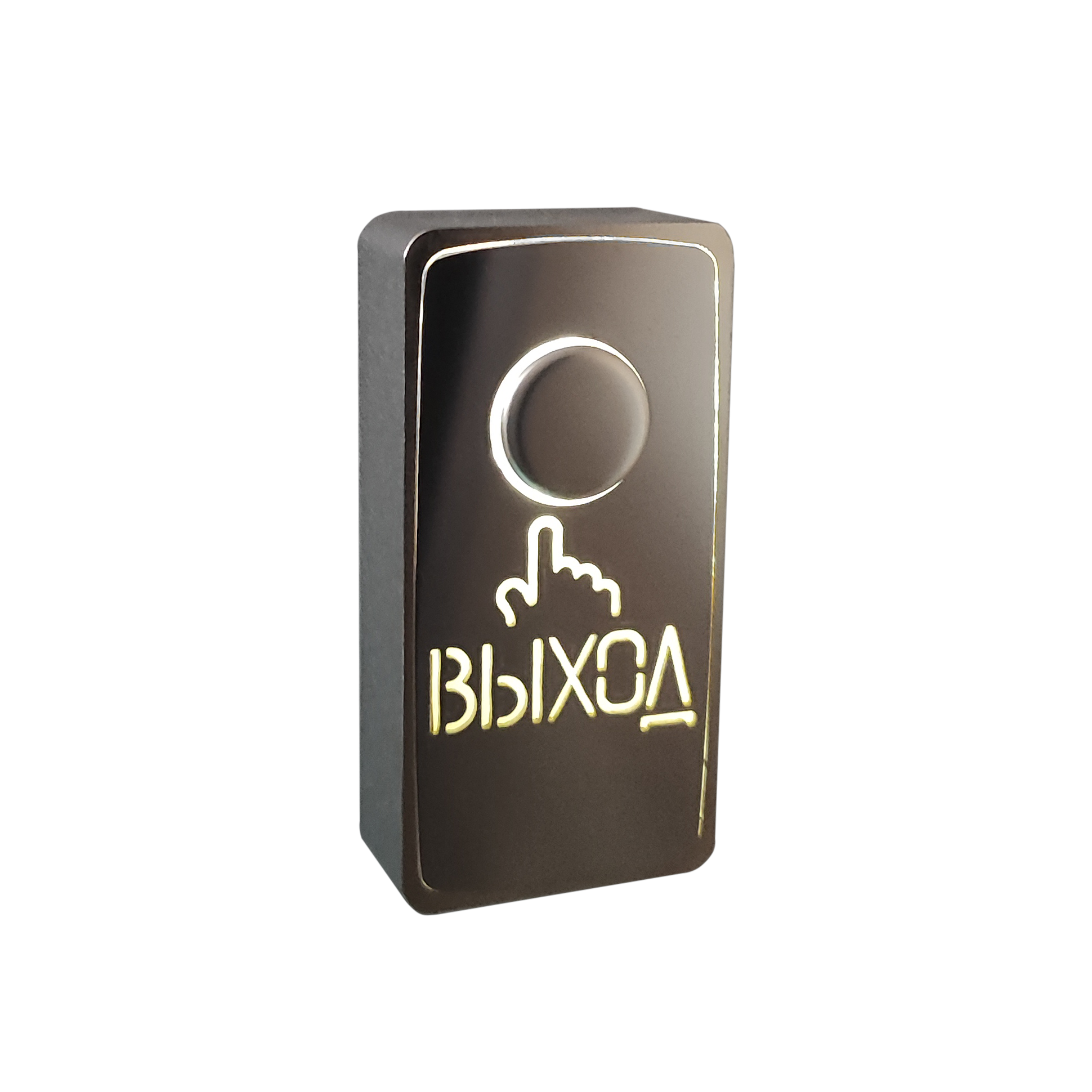

Накладная антивандальная механическая нормально разомкнутая кнопка с подсветкой контура. Применяется для систем контроля и управления доступом СКУД. Кнопка имеет антивандальное влагозащищенное исполнение, может эксплуатироваться как в помещении, так и на улице. Материал корпуса - алюминиевый сплав АД31 с многослойным гальваническим покрытием зеркальный хром. Нажимная часть из полированной нержавеющей стали. Лицевая часть из полированной нержавеющей стали 1мм. Контактная группа из бериллиевой бронзы с гальваническим покрытием. Максимально коммутируемый ток до 2А при максимальном напряжении 36В. Питание подсветки +12В при потреблении 10мА. Средняя наработка на отказ - более 1млн. коммутаций. Подключается с помощью клеммных зажимов, которые расположены с обратной стороны изделия.

Технические характеристики.

• Контакты - нормально разомкнутые Off-(On).
• Питание подсветки - 12 В, 10 мА.
• Коммутируемое напряжение - до 36 В.
• Максимальный коммутируемый ток - до 2 А.
• Ресурс - 1'000'000 коммутаций.
• Материал корпуса - алюминиевый сплав АД31 с многослойным гальваническим покрытием Зеркальный хром.
• Материал лицевой части - полированная нержавеющая сталь 1мм.

Условия эксплуатации.

 Изделие предназначено для эксплуатации как внутри помещений, так и на улице.
Температура окружающей среды: от - 40 °С до + 55 °С.
По возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли.

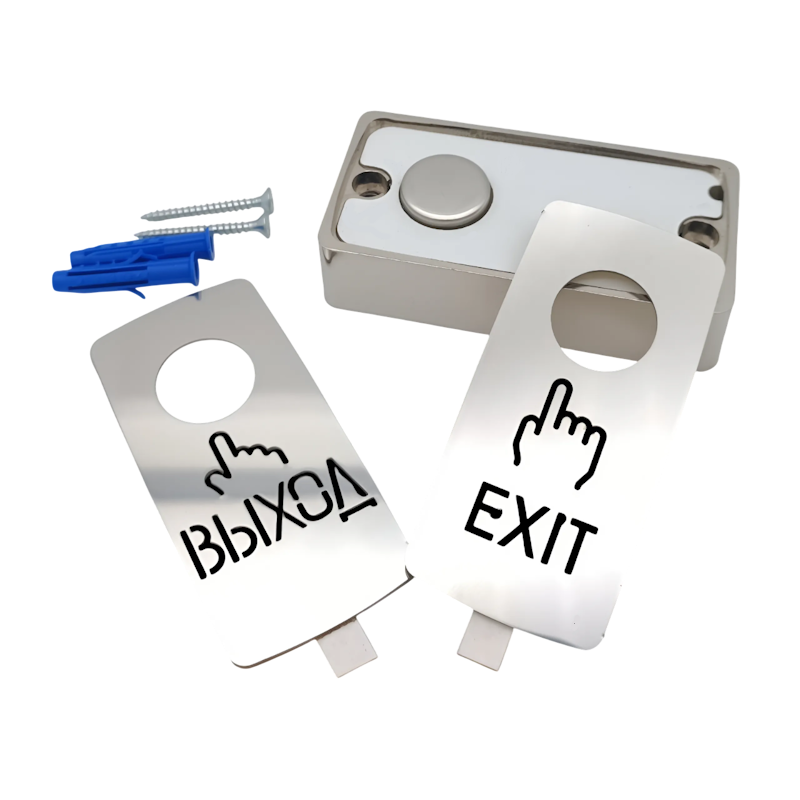

Комплект поставки.

1. Кнопка выхода - 1шт.
2. Лицевая часть -2шт.
3. Комплект-крепеж - 1шт.
4. Упаковка - 1шт.

Монтаж кнопки выхода.

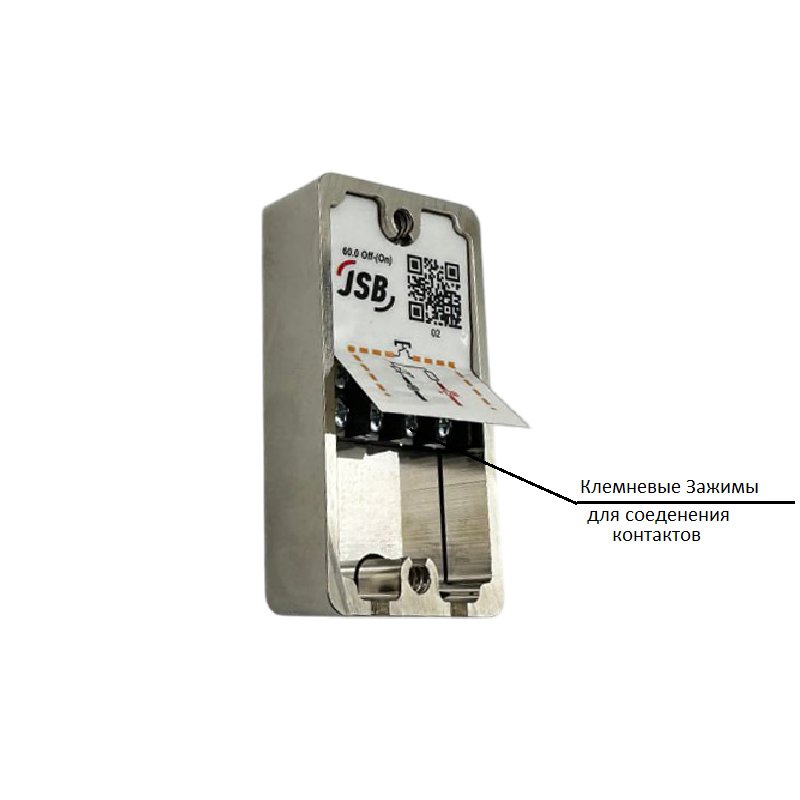

Кнопка выхода 60.0 подключается с помощью клеммных зажимов.

Ослабьте отверткой винты в клеммной колодке.

Расположите оголенные концы проводов согласно схеме подключения в нужную клемму и зафиксируйте винтами.

Зафиксируйте кнопку на вертикальной поверхности с помощью саморезов, которые идут в комплекте.

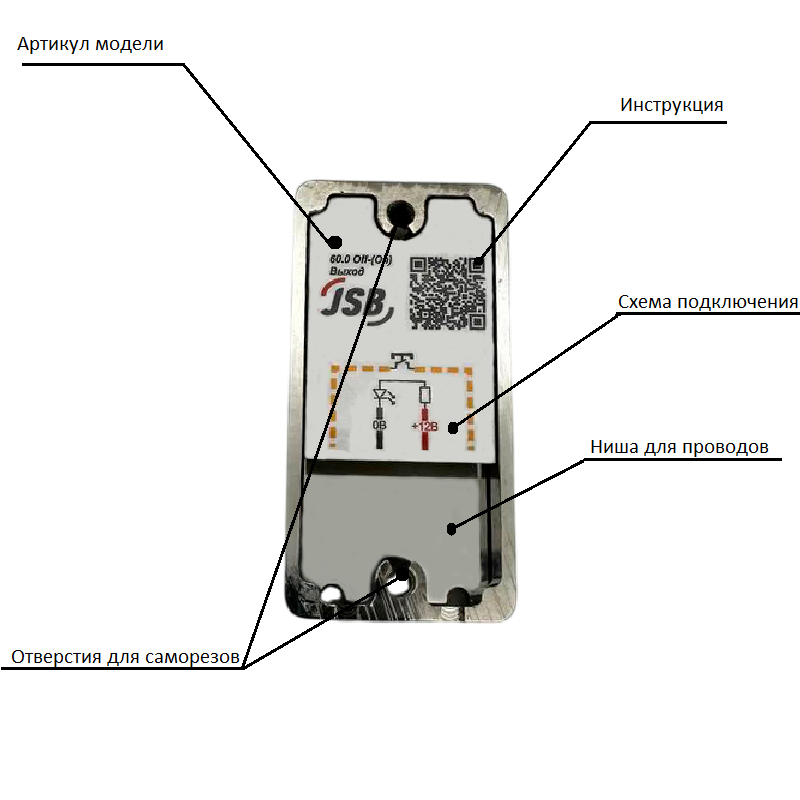

Для удобства в кнопке предусмотрена ниша, куда можно поместить запас провода.

После того, как кнопка установлена и прикручина на место эксплуатации, и сделаны все необходимые соединения, проверьте ее на работоспособность и приклейте лицевую панель.

Для этого аккуратно потяните за язычок на обратной стороне накладки и снимите защитный слой.

Приклейте лицевую накладку и слегка надавите.

Кнопка готова к эксплуатации.

Назначение выводов.

Желтый - коммутируемые контакты.
Черный - минус питания подсветки.
Красный - плюс питания подсветки (12 В).
Желтый - коммутируемые контакты.

Принципиальная схема изделия и назначение проводов показано на следующем рисунке:

Гарантийные обязательства.

Предприятие-изготовитель гарантирует работу изделия в течение 12 месяцев с момента продажи через торговую или монтажную организацию, но не более 24 месяцев от даты производства (см. дату на штампе ОТК в гарантийном талоне). При отсутствии отметки о дате продажи гарантийный срок начисляется от даты производства. В течение гарантийного срока Изготовитель бесплатно устраняет неисправности, возникшие по его вине, или заменяет неисправное изделие.

Гарантийные обязательства становятся недействительными, если причиной выхода из строя явились:
  -    механические, термические и химические повреждения корпуса;
  -    электрический пробой входного или выходного каскада;
  -    наличие следов воздействия влаги и агрессивных веществ;
  -    наличие следов неквалифицированного вмешательства в электрическую схему изделия;
  -    нарушение правил установки и подключения, изложенных  в настоящей инструкции.
