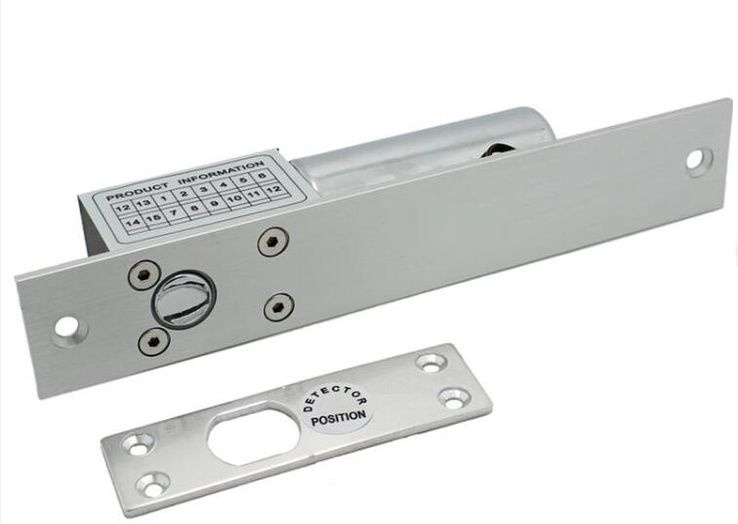

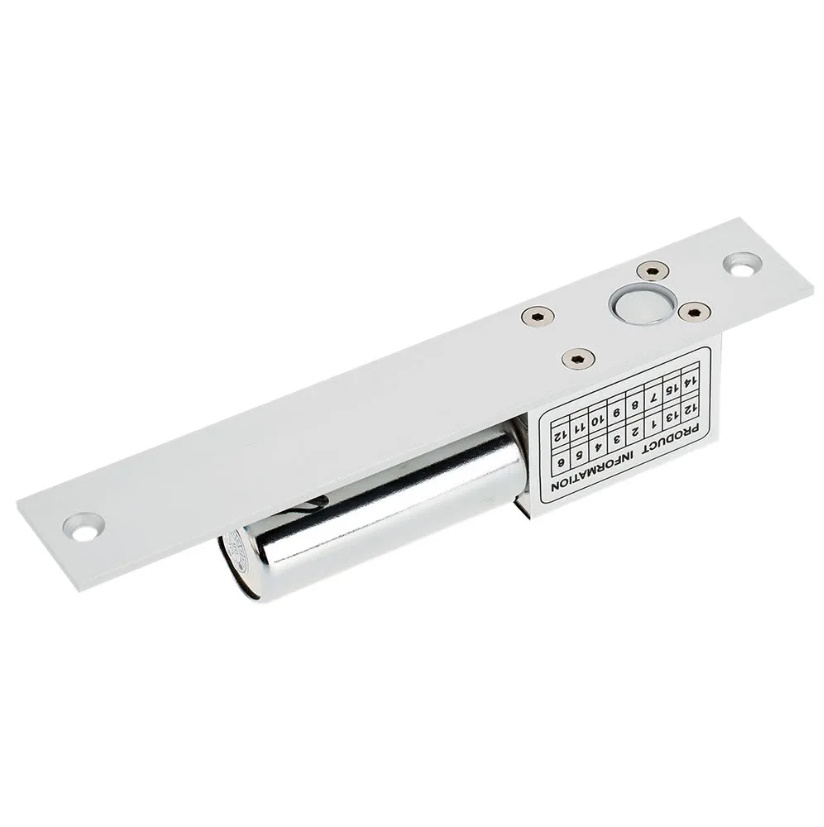

Электромеханический замок JL-302

Врезной, соленоидный электромеханический замок JL-302 является технически сложным устройством.
Соленоидный электромеханический замок предназначен для запирания легких металлических,
деревянных, алюминиевых или пластиковых дверей, для обеспечения возможности
дистанционного открывания, в том числе для работы совместно с аудио, видеодомофонами,
контроллерами СКУД и кодовыми панелями. Замок не предназначен для установки на улице и не имеет защиты от воздействия влаги.

Принцип работы:
Замок закрывается при подаче напряжения питания и если ответная часть в состоянии закрытой двери. Без наличия ответной части замок не закроется.

Особенности:
- Компактный размер.
- Корпус из нержавеющей стали.
- Запас прочности механики более чем 500 000 открытий.
- Задержка закрытия замка 0/3/6 сек.
- Датчик положения двери Н.О.

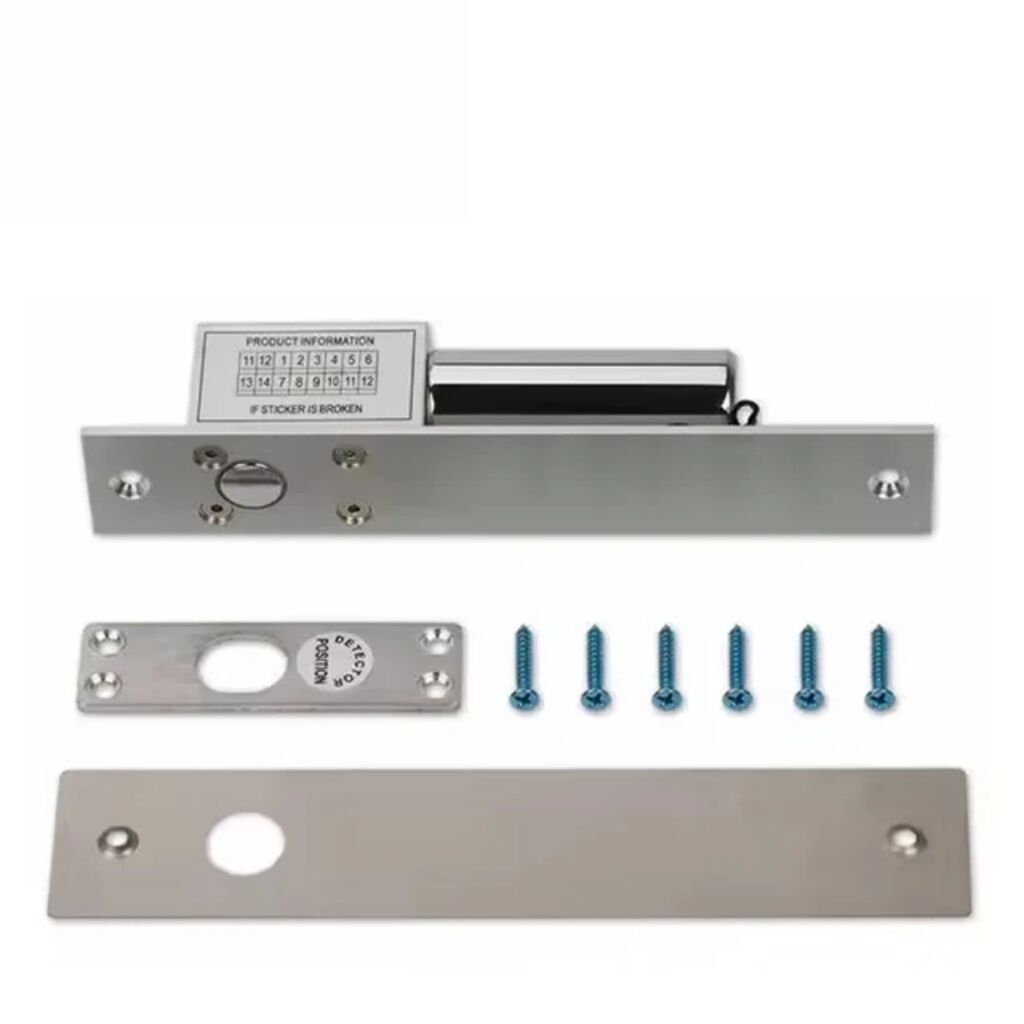

Комплект поставки:

1. Замок электромеханический - 1шт.
2. Декоративная накладка -1шт.
3. Ответная часть - 1шт.
4. Монтажный комплект-1шт.

Технические характеристики:
Рабочее напряжение - 12В DC
Потребляемый ток - в режиме ожидания 0.12А, в рабочем режиме 1А
Ток коммутации датчика положения двери - 36В / 0.3А
Сила удержания - 800кг
Диаметр и ход ригеля - 15мм / 15мм
Рабочая температура - –25.. +55 град. С
Вес брутто 900г.

Габаритные размеры:

замок - 205х34х40мм
ответная часть - 90х24х3мм

Подключение:
Красный - Питание +12В
Черный - Общий провод ( – питания)
Белый и Желтый - Выход датчика положения двери (Н.О.)
Фиолетовый – кнопка выхода (замыкание на общий провод)
