Вызывная панель JSB-V05MЕ (без видеомодуля) (05.4.2.940.0.0)

Вызывная панель JSB-V05MЕ (без видеомодуля) (05.4.2.940.0.0)

Наведите на картинку для увеличения

2,080.00 руб.
В наличии
+
10100007
4-х проводная универсальная антивандальная видеопанель домофона. Аудиоканал на базе аудиопроцессора. Регулировка громкости динамика.Предназначена для работы с электромеханическим замком без дополнительного БП, выдает открывающий импульс амплитудой 30В. Звуковая и световая сигнализация открытия замка. Две комплектации: накладная с защитным козырьком и поворотным кронштейном для крепления под углом 30° и врезная с врезной обоймой. Размеры накладной (без козырька): 43х123х22 мм. Врезной: 62х142х6 мм.

Антивандальная вызывная панель домофона (далее панель) является неотъемлемой частью системы 4-х проводного индивидуального видеодомофона. Она устанавливается на внешнем периметре объекта с ограниченным доступом перед входной дверью / воротами и т. п. Панель доступна внешнему посетителю и обеспечивает: вызов (звонок), разговор, видеонаблюдение за посетителем, открывание электроуправляемого замка.

Панель предназначена для эксплуатации как внутри помещений, так и на улице. Она выполнена из прочного алюминиевого сплава. Все элементы панели имеют скрытое исполнение. Все это наделяет панель высокими антивандальными свойствами. Корпус панели окрашен полиэфирной порошковой краской, что обеспечивает высочайшую стойкость к атмосферным воздействиям.

 Назначение основных узлов панели

Рис. 3

Рис. 4.

Технические характеристики

Габаритные размеры панели без козырька и поворотного кронштейна: 43х123х22 мм

Аудиотракт

Аудиотракт панели выполнен на аудиопроцессоре, который обеспечивает качественную полудуплексную связь. В каждый момент времени аудиопроцессор отслеживает громкость разговора в обоих направлениях: с «улицы в дом» и с «дома на улицу», а также уровень шумов и принимает решение в какую сторону звук будет усиливаться, а в какую ослабляться. Тем самым обеспечивается хорошая громкость разговора без самовозбуждения.

Параметры аудио линии (уровни переключения) адаптированы к большинству современных мониторов, выполненных как на аудиопроцессоре, так и по классической схеме.

Громкость динамика панели регулируется при монтаже под окружающую обстановку. Регулятор находится на задней крышке панели.

Мощность динамика 0,5 Вт.

ИК-подсветка

Для обеспечения видимости посетителя в темноте в панели используется инфракрасная подсветка длинной волны 940 нм. Данная подсветка не видна глазом, ее включение можно увидеть только на камеру телефона.

Подсветка включается автоматически с наступлением тёмного времени суток при освещении ниже, чем переход видеокамеры в черно-белый режим. При этом при низком освещении не возникают искажения цветов от ИК подсветки.

Включением подсветки управляет датчик света, расположенный на нижнем торце панели. Обратите внимание, что датчик света смотрит вниз (на пол), монтируйте панель на ровную поверхность, чтобы он не был закрыт.



Управление замком

Данная панель предназначена для прямого подключения электромеханического замка. Для управления замком в панели имеется схема с накопителем энергии.

Энергия, необходимая для открывания замка накапливается примерно за 1,5 с после подачи питания на панель или предыдущего открывания. При поступлении сигнала открывания по аудиолинии панель выдает импульс с напряжением 22В, который открывает электромеханические замки, рассчитанные как на 12 В, так и на 24В. При этом срабатывает световая индикация (см. рисунок ниже).

Питание

Панель может питаться от монитора видеодомофона, либо от отдельного блока питания 12В.  Потребление панели не более 120 мА. Кратковременно при зарядке накопительной схемы потребление возрастает до 180 мА.
При понижении напряжения питания ниже 7,5 В (в дежурном режиме современные мониторы выдают питание 5В) аудиотракт панели отключается для предотвращения посторонних шумов от помех в аудиолинии.


Условия эксплуатации

Панель предназначена для эксплуатации как внутри помещений, так и на улице. Устойчивость к воздействиям IP52.
Температура окружающей среды:
- при периодическом включении от - 40 °С до + 55 °С
- при постоянном включении от - 55 °С до + 45 °С
По возможности следует избегать прямого попадания на панель атмосферных осадков, солнечных лучей, песка, пыли. При установке вне помещений используйте защитный козырек, входящий в комплект поставки.
При установке панели на солнечной стороне в регионах с жарким климатом отдайте предпочтение светлым цветам корпуса панели.

Монтаж панели



Рекомендуемое место установки: возле двери, калитки, ворот и т.п. со стороны улицы рядом с  ручкой двери калитки и т.п. на высоте 1,5 — 1,6 метра от пола (на высоте лица посетителя).

Панель монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное нажатие на кнопку и видимость посетителя в видеокамеру.

По возможности следует ограничить прямое попадание на изделие атмосферных осадков. Для защиты от осадков и попадания солнечных лучей в видеокамеру используется защитный козырек.

Для обеспечения требуемой зоны обзора по горизонтали может применяться поворотный кронштейн, который обеспечивает монтаж панели под углом 30°.


Внимание!  Запрещается герметизировать заднюю крышку панели. Снизу панели имеются водостоки. Их закрытие приведет к накоплению влаги в панели и выходу её из строя.

Порядок монтажа.

1. Проложить 2-х проводный кабель для соединения вызывной панели с аудиотрубкой. Рекомендуемое сечение кабеля 0,2 - 0,7 мм2 .

2. Выполнить подключение согласно разделу 7 данной инструкции и проверить работоспособность.

3. Прикрепить панель, используя крепежные элементы, входящие в комплект поставки.

При использовании кронштейнов сначала крепится кронштейн, потом к кронштейну крепится панель при помощи винтов М4х25, входящих в комплект поставки.
Панель также может быть закреплена с обратной стороны винтами М6 (в комплект поставки не входят).


Подключение





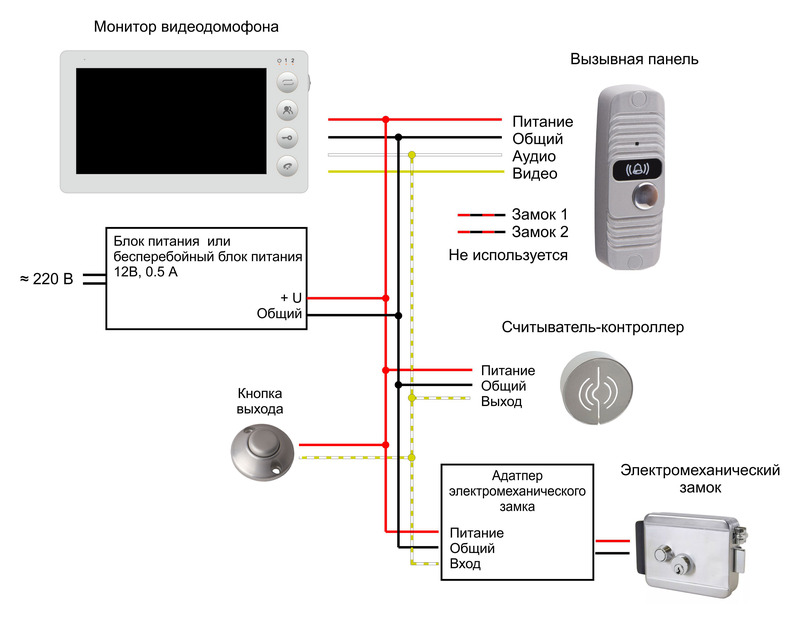

Типовые схемы включения показаны на следующих рисунках.















Основные характеристики

Тип оборудования:
вызывная панель видеодомофона
Производитель:
JSB
Исполнение:
антивандальное исполнение
Тип крепления:
накладное или врезное крепление

Вызывные панели

Количество абонентов:
  • один абонент
Аудиоканал:
на базе аудиопроцессора
Встроенный видеомодуль:
  • отсутствует
Модуль подсветки:
есть, встроенный
Подсветка кнопки вызова:
подсветка отсутствует
Управление замком:
за счет электро-накапливающего элемента
Индикация открывания замка:
световая и звуковая индикация

Общие характеристики

Напряжение питания:
12В от монитора видеодомофона
Диапазон рабочих температур:
-30°C...+50°C
Габаритные размеры:
40х120х21мм / врезная часть 48х128х20мм

Инструкция для вызывной видеопанели JSB-V05ME (Руководство_JSB-V05M_V05ME.docx, 1,147 Kb) [Скачать]

Шаблон для установки вызывной панели JSB-V05ME (JSB-JSB-V05_05ME(2).pdf, 133 Kb) [Скачать]
